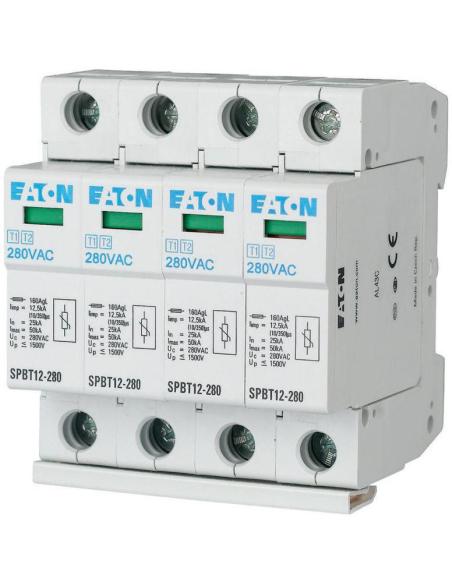

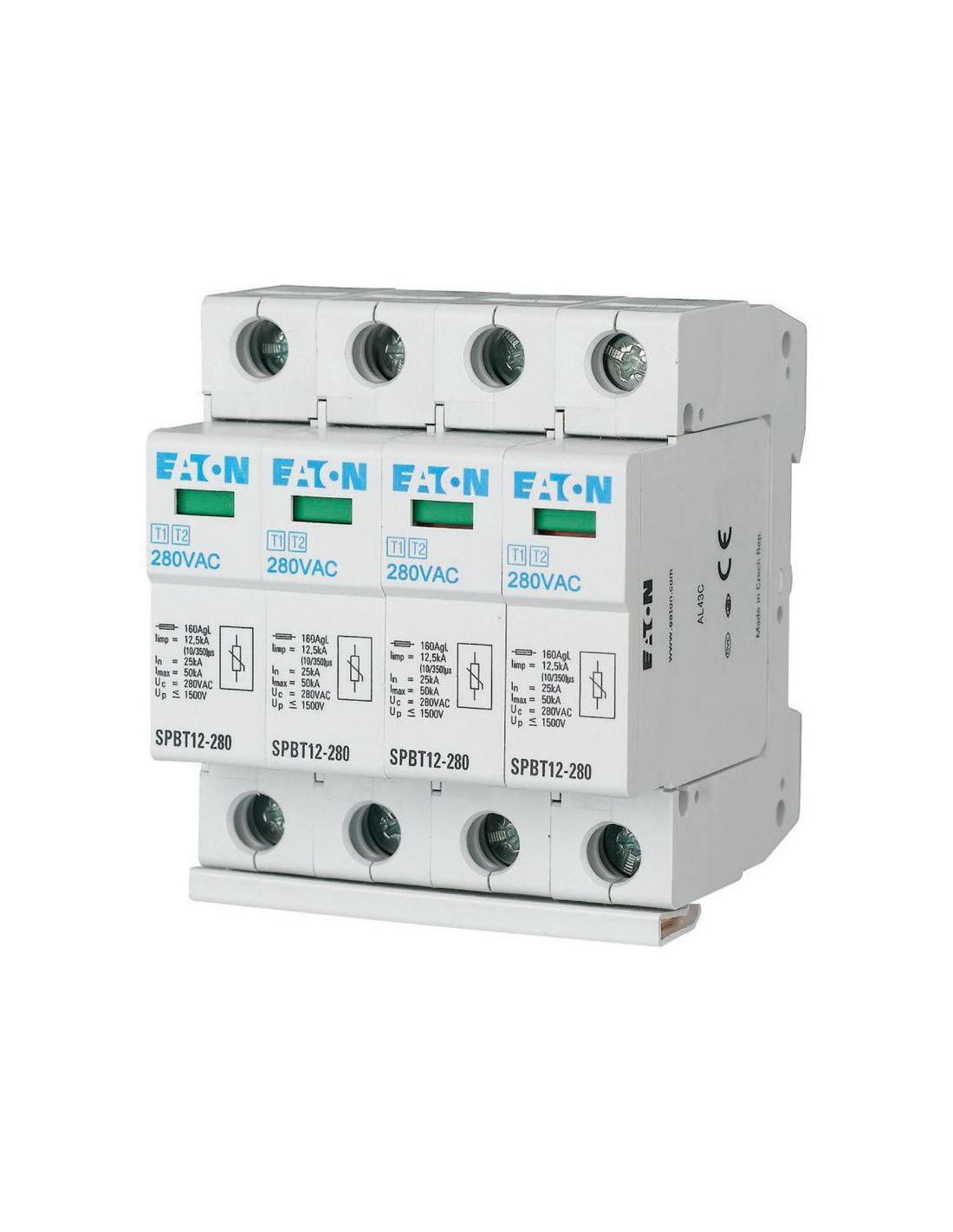

EATON OGRANICZNIK PRZEPIĘĆ T1+T2 B+C 4P 4M 12.5KA 1.5KV TN, TNS SPBT12-280/4

EATON OGRANICZNIK PRZEPIĘĆ T1+T2 B+C 4P 4M 12.5KA 1.5KV TN, TNS SPBT12-280/4

Przeznaczenie

•  Eaton Moeller xPole SPBT12, nr kat. 158331.
• Typ urządzenia: ogranicznik przepięć Typ 1+2 (klasa I+II), zestaw urządzenia piorunochronnego i SPD.
• Zastosowanie systemowe: układ TN-S (zestaw 4‑biegunowy), możliwość stosowania w TN/TT zgodnie z dokumentacją projektową.
• Liczba biegunów: 4P, tory L1, L2, L3, N.
• Napięcie znamionowe sieci: 230/400 V AC, 50/60 Hz.
• Największe ciągłe napięcie pracy Uc ​: 280 V AC (L-PE).
• Prąd udarowy piorunowy Iimp(10/350 µs): 12,5 kA na biegun.
• Energia właściwa: 39,1 kJ/Ω.
• Poziom ochrony Up ​: 1,5 kV dla L-PE.
• Konfiguracja ochrony: L-PE, N-PE, zestaw ochrony dla stref LPZ 0-1.
• Montaż: na szynie DIN 35 mm, szerokość 4 moduły.
• Zaciski: przewody sztywne do 25 mm², linka do 35 mm².
• Sygnalizacja: optyczny wskaźnik stanu modułów ochronnych.
• Stopień ochrony obudowy: IP20 (wbudowane w rozdzielnicę).
• Zastosowanie: rozdzielnice główne i piętrowe w obiektach mieszkalnych, usługowych i przemysłowych nN, w instalacjach z zewnętrzną instalacją odgromową.
