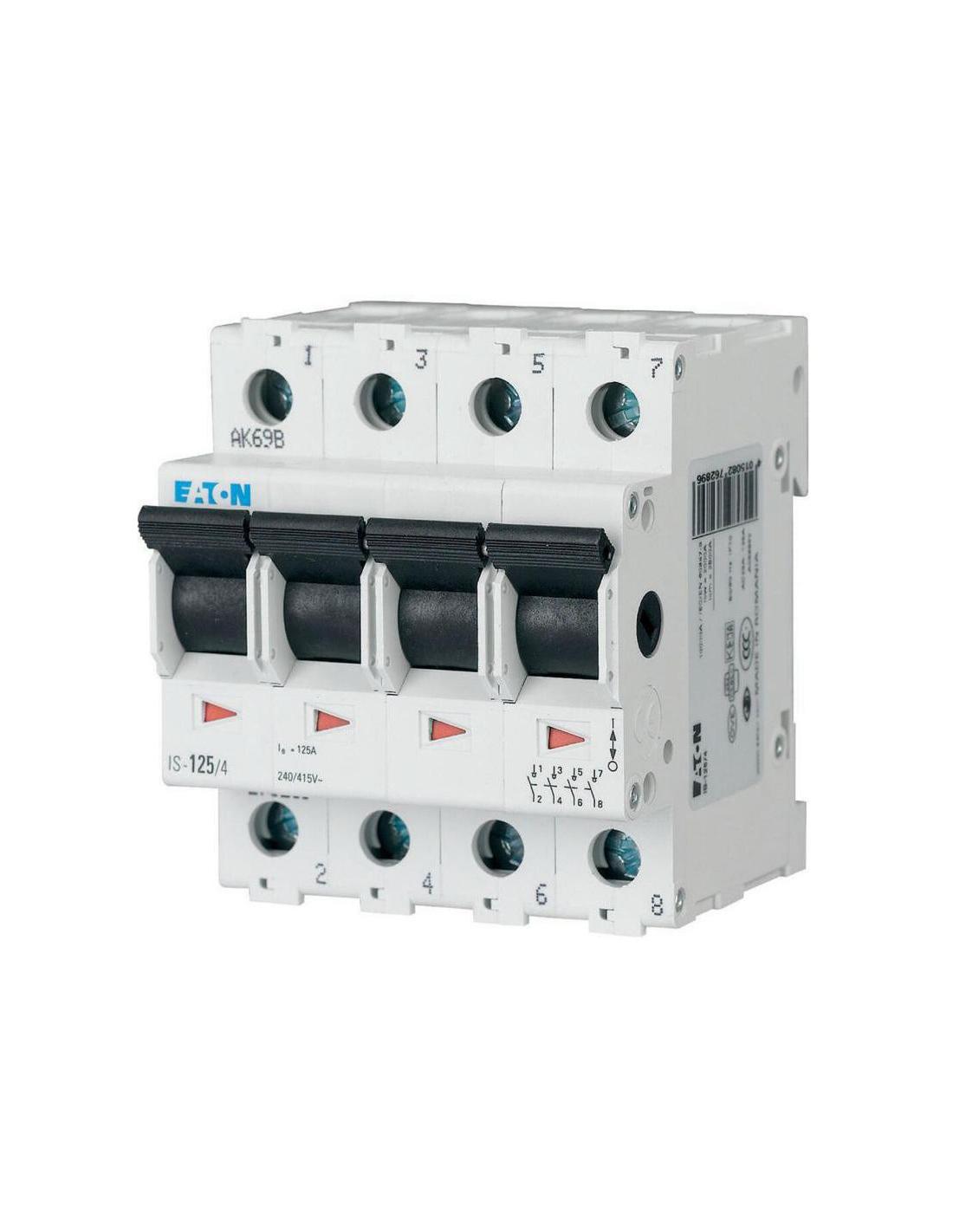

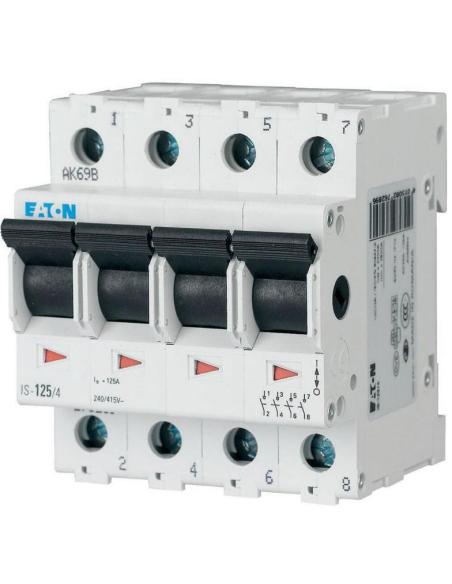

EATON ROZŁĄCZNIK IZOLACYJNY MODUŁOWY 100A 4Z 4P 4M 415V AC IS-100/4

EATON ROZŁĄCZNIK IZOLACYJNY MODUŁOWY 100A 4Z 4P 4M 415V AC IS-100/4

Przeznaczenie

• Typ aparatu: rozłącznik izolacyjny 4‑biegunowy, styki o wysokiej odporności na zużycie, z dopuszczeniem kolejowym (EN45545-2, IEC 61373).
• Prąd znamionowy: In = 100 A; znamionowy prąd roboczy przy określonym odprowadzaniu ciepła In = 100 A.
• Napięcia znamionowe: Ue 240-415 V AC (min. 240 V, maks. 415 V).
• Znamionowa zdolność łączeniowa: 10 kA; znamionowy krótkotrwały prąd wytrzymywany Icw = 2 kA.
• Bieguny / styki: czterobiegunowy, 4 styki zwierne (NO), brak styków przełącznych i rozwiernych.
• Straty mocy: zależne od prądu - 11,8 W łącznie, 3,9 W na biegun; statyczne straty niezależne od prądu 0 W.
• Stopień ochrony: IP40 / IP10 (w zależności od sposobu zabudowy).
• Zakres temperatur pracy: od −5 °C do +40 °C.
• Montaż / wymiary: montaż na szynie DIN, głębokość zabudowy 69,5 mm, wysokość 80 mm, szerokość 70,8 mm (4 moduły), długość/głębokość 60 mm, masa 0,419 kg.
• Zaciski: zaciski windowe, przystosowane do aparatury rozdzielczej.
• Zastosowanie: aparatura rozdzielcza do instalacji w obiektach przemysłowych i zaawansowanych zastosowań komercyjnych; zgodność z RoHS, oznaczenie CE.
