Przeznaczenie

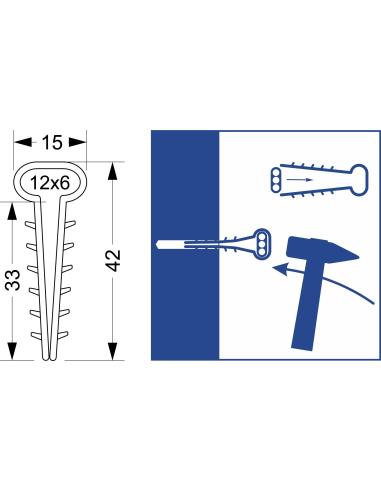

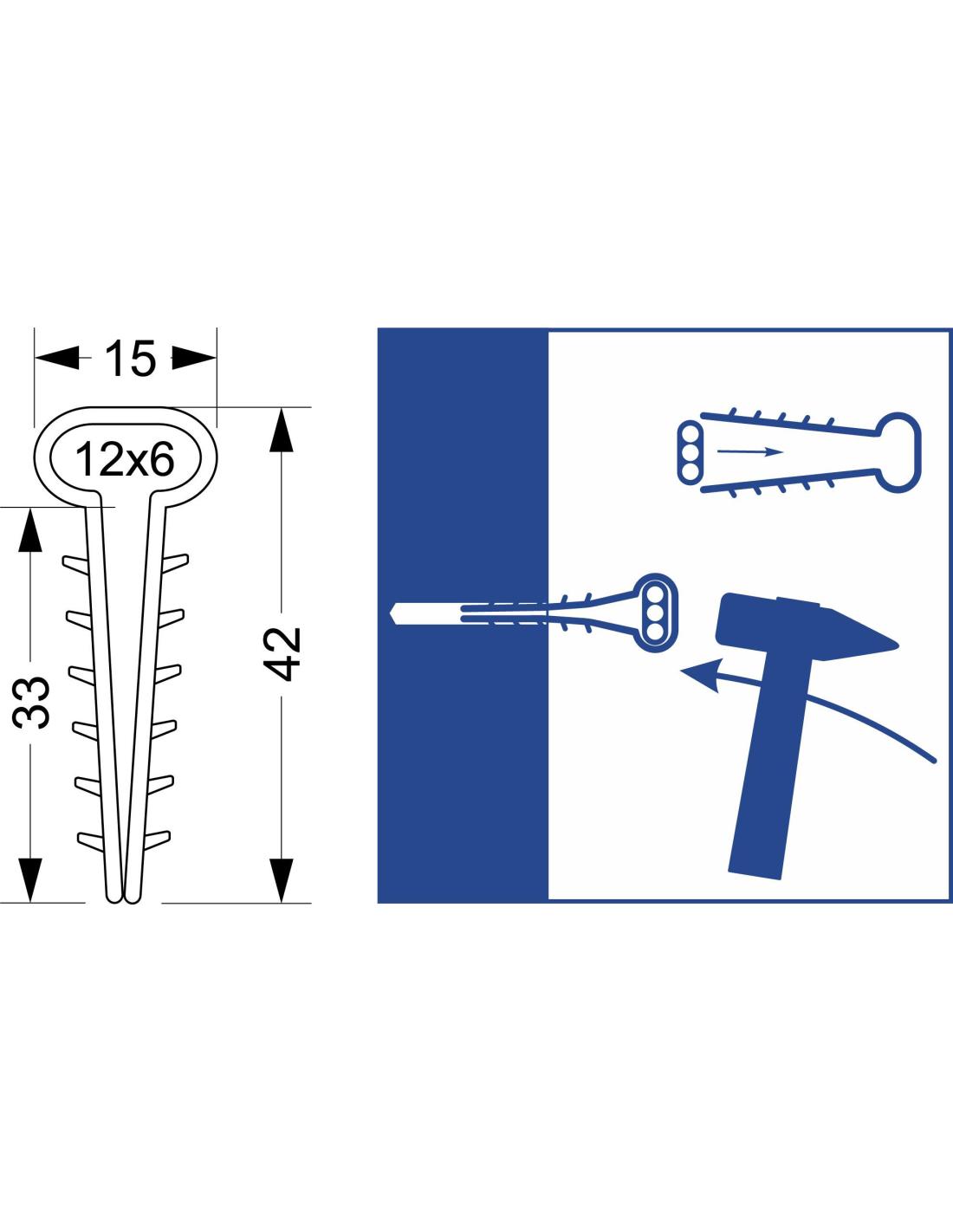

Uchwyt USMP-3 zaprojektowano do mechanicznego mocowania przewodów płaskich o przekroju 3×1,5 i 3×2,5 mm², co odpowiada najczęściej stosowanym obwodom gniazdowym i oświetleniowym w budynkach mieszkalnych oraz komercyjnych. Profil części obejmującej przewód jest dostosowany do geometrii kabli YDYp, co zapewnia równomierne podparcie izolacji na całej szerokości i ogranicza lokalne naprężenia podczas montażu. Uchwyt współpracuje z otworami wykonanymi wiertłem o średnicy 6-7 mm, a zakotwienie realizowane jest poprzez wciśnięcie lub dobicie uchwytu w podłoże przy użyciu młotka.
Kołek rozporowy z ząbkami typu „choinka" zapewnia trwałe, jednokierunkowe zakleszczenie w materiale podłoża (beton, cegła, tynk), uniemożliwiając samoczynne wysunięcie uchwytu po zamontowaniu. Rozwiązanie jednostronne ułatwia prowadzenie pojedynczych linii kablowych w układzie równoległym na ścianach, stropach i podłogach, zarówno w instalacjach nadtynkowych, jak i podtynkowych (pod tynkiem, płytami GK, wylewkami). Uchwyt szczególnie dobrze sprawdza się jako element tymczasowo-stały do utrzymania przewodu w zadanej trasie podczas tynkowania, montażu płyt gipsowo-kartonowych czy wykonywania wylewek.

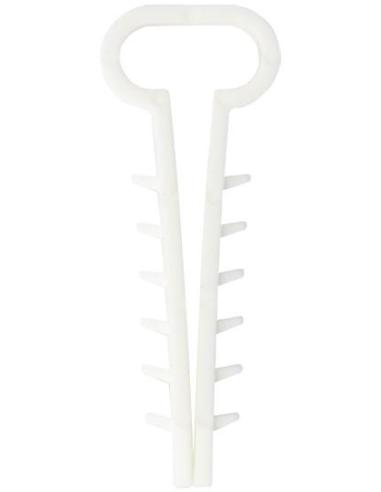

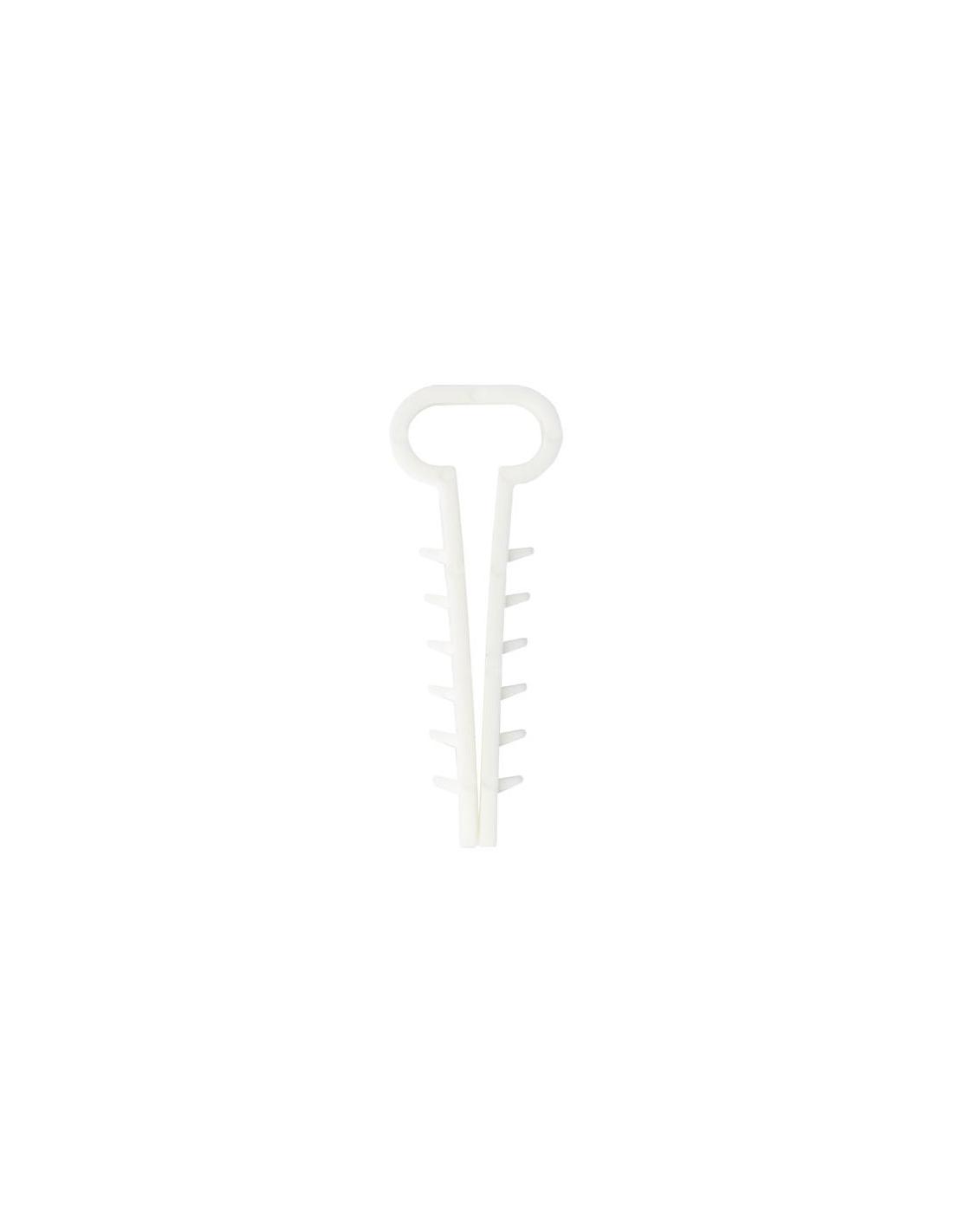

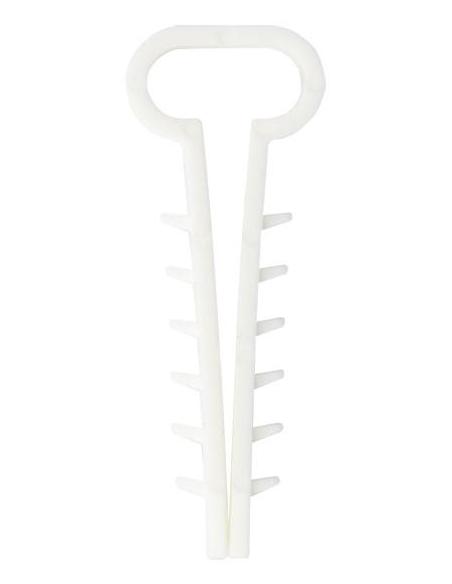

Korpus uchwytu wykonany jest z wysokiej jakości tworzywa sztucznego (PP lub podobne) o odpowiedniej sprężystości, co pozwala na wielokrotne odchylenie ramion podczas montażu bez pęknięć. Materiał zapewnia odporność na typowe warunki eksploatacji wewnątrz pomieszczeń oraz stabilność wymiarową w zakresie temperatur pracy typowych dla instalacji elektrycznych niskiego napięcia. Biały kolor uchwytu poprawia czytelność tras kablowych i jest spójny z kolorystyką większości przewodów płaskich w izolacji PVC.
Specyfikacja techniczna:
- Symbol: USMP-3
- Nr katalogowy: 16.2
- Producent: Elektro-Plast Opatówek
- Typ: uchwyt szybkiego montażu, płaski, jednostronny, z kołkiem rozporowym (mocowanie „choinkowe")
- Zastosowanie przewodów:
- YDYp 3×1,5 mm²
- YDYp 3×2,5 mm²
- Średnica przewodu (zakres geometrii): przewód płaski 3×2,5 mm² (dopasowanie kształtu)
- Średnica wiertła do otworu montażowego: 6-7 mm
- Materiał korpusu: wysokiej jakości tworzywo sztuczne (PP / tworzywo instalacyjne)
- Kolor: biały
- Model: jednostronny
- Opakowanie handlowe: 100 sztuk
