Przeznaczenie

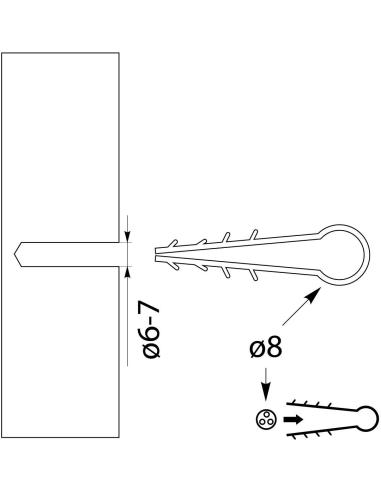

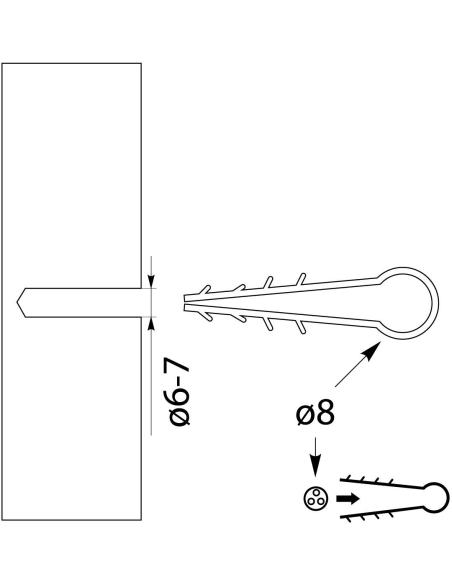

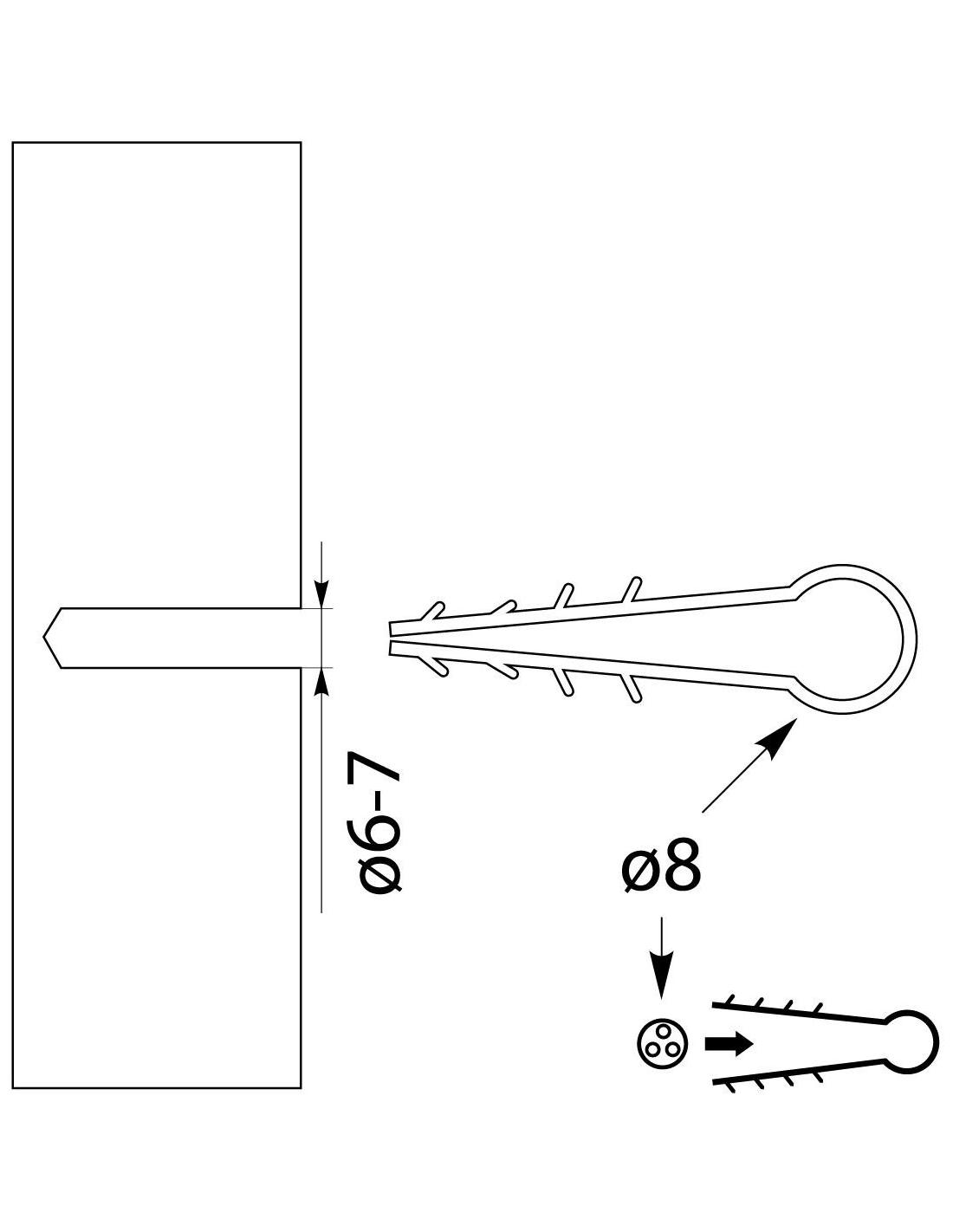

Uchwyt USMO-8 zaprojektowano do mechanicznego mocowania przewodów okrągłych o średnicy nominalnej 8 mm, takich jak YDY 2×1,0, YDY 2×1,5, YDY 3×1,0, YKY 3×1,5, UTP Cat.5e oraz przewody alarmowe o zbliżonej geometrii stosowanych w instalacjach elektrycznych, telekomunikacyjnych i sterowniczych. Profil części obejmującej przewód ma kształt okrągły, co zapewnia równomierne objęcie obwodu przewodu i rozkład naprężeń na izolacji podczas zacisku. Uchwyt współpracuje z otworem montażowym wykonanym wiertłem o średnicy 6-7 mm, a zakotwienie w podłożu (beton, cegła, tynk) odbywa się poprzez wciśnięcie lub dobicie uchwytu młotkiem.
Zastosowany kołek rozporowy z ząbkami typu „choinka" zapewnia jednostronne, trwałe zakleszczenie w materiale podłoża, co eliminuje ryzyko samoczynnego wysunięcia uchwytu podczas eksploatacji. Konstrukcja jednostronna umożliwia prowadzenie pojedynczych przewodów okrągłych w układzie równoległym, z zachowaniem powtarzalnego rozstawu punktów mocowania, zarówno w instalacjach podtynkowych, jak i nadtynkowych. Uchwyt jest szczególnie często wykorzystywany jako element tymczasowo-stały do przytrzymywania przewodu na ścianie podczas nakładania tynków, montażu płyt gipsowych lub wykonywania wylewek, co ułatwia zachowanie pożądanej trasy kabla przed jej ostatecznym zamknięciem.

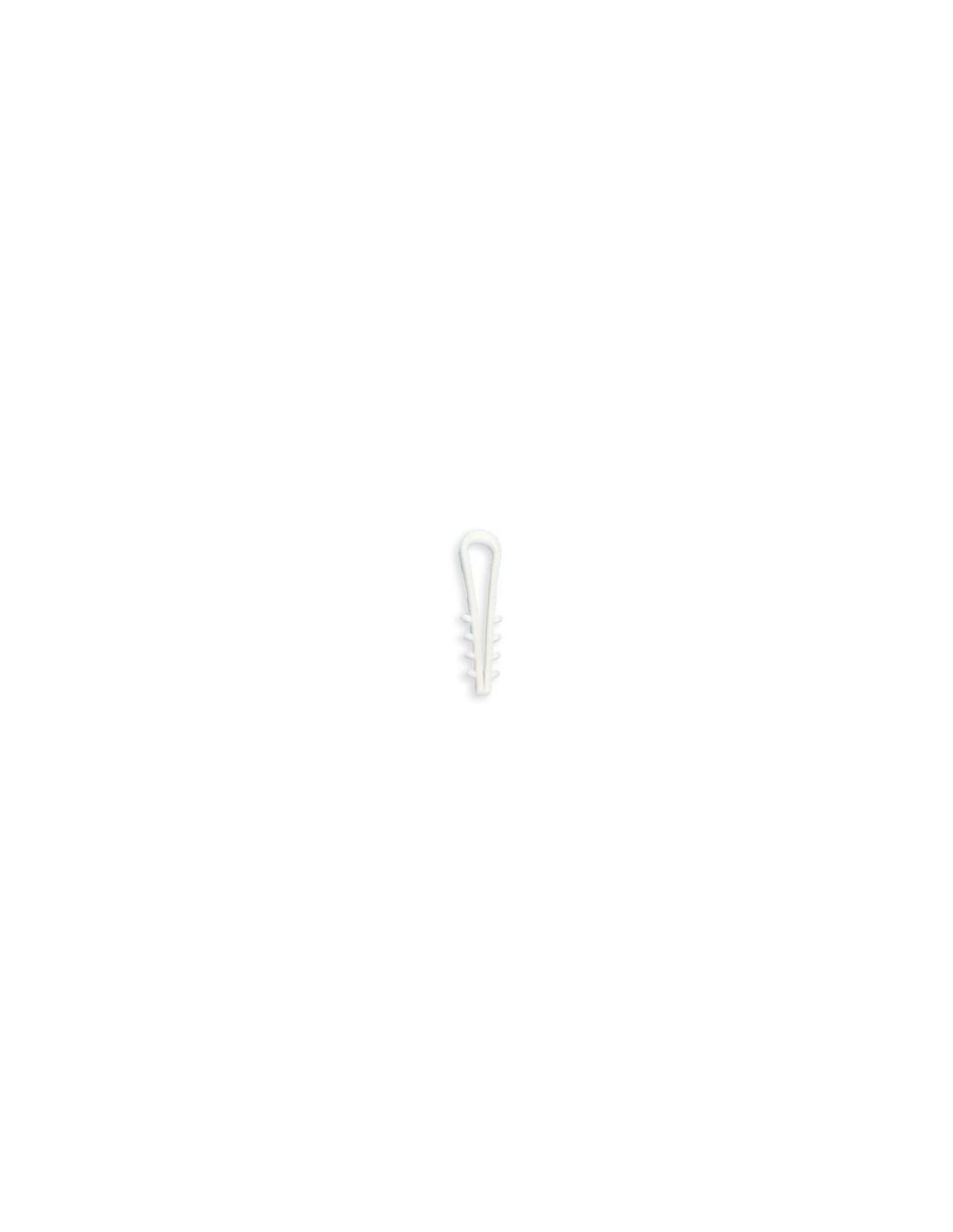

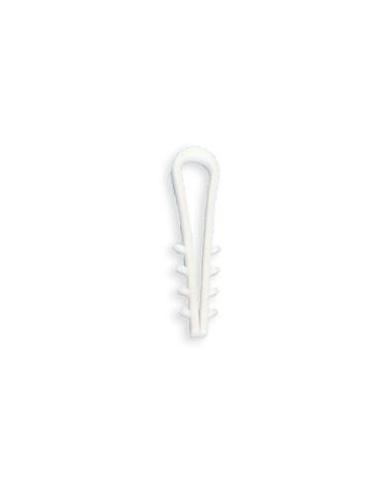

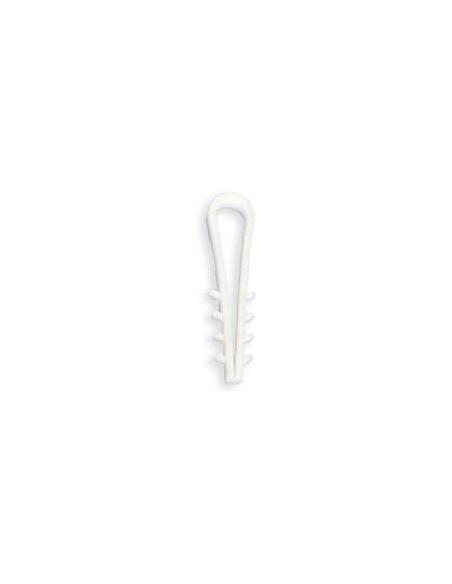

Korpus uchwytu wykonany jest z wysokiej jakości tworzywa sztucznego (polipropylen PP), które charakteryzuje się odpowiednią elastycznością, odpornością mechaniczną i odpornością na różne warunki środowiskowe wewnątrz budynków. Długość całkowita uchwytu wynosi 43 mm, co zapewnia właściwe rozprowadzenie sił mocujących w podłożu oraz stabilne osadzenie kołka rozporowego. Biały kolor uchwytu ułatwia wizualną kontrolę przebiegu tras kablowych i jest spójny z kolorystyką większości przewodów instalacyjnych w jasnej izolacji.
Specyfikacja techniczna:
- Symbol: USMO-8
- Nr katalogowy: 14.2
- Producent: Elektro-Plast Opatówek
- Typ: uchwyt szybkiego montażu, okrągły, jednostronny, z kołkiem rozporowym (mocowanie „choinkowe")
- Średnica przewodu: 8 mm
- Zastosowanie przewodów: YDY 2×1,0; YDY 2×1,5; YDY 3×1,0; YKY 3×1,5; UTP Cat.5e; przewody alarmowe
- Średnica wiertła do otworu montażowego: 6-7 mm
- Długość uchwytu: 43 mm
- Materiał korpusu: tworzywo sztuczne / polipropylen (PP)
- Kolor: biały
- Model: jednostronny
- Z kotwą/kołkiem: tak
- Opakowanie handlowe: 100 sztuk
